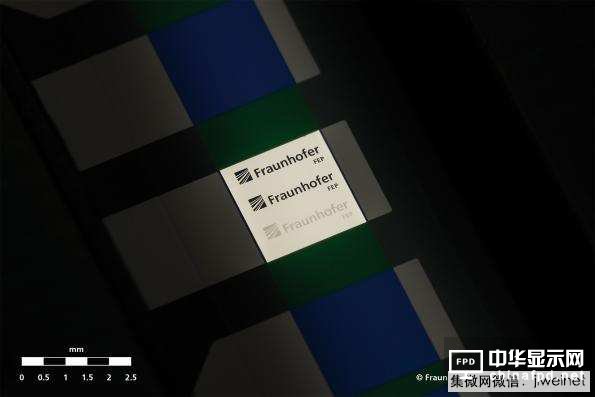

德國研究機構Fraunhofer FEP的研究人員利用電子束(e-beams)成功為OLED發光區域制圖,使其得以形成永久持續高解析度的灰階影像。
研究人員指出,在經過封裝等步驟最終確定OLED面板后,即可執行這種電子束處理,從而能以低至2um的畫素間距,在單獨修改主動層的發光特性之前,充份利用未圖案化OLED的量產優勢。
電子的能量決定其于分層堆疊中的穿透力度。研究人員表示,在選擇合適的制程參數后,就能以電子束穿透封包,使下方的有機層發光特性變化時不至于破壞或損害封包。根據不同的應用需求,甚至還能直接修正各單獨分層。
“這種固定影像寫入實現的解析度遠遠超越透過OLED分層沈積所能達到的程度,從而實現持續的灰階OLED影像,而非二進制的開-關OLED狀態,”Fraunhofer FEP的研究人員Elisabeth Bodenstein表示。
相較于疊加調光的替代方案,這種新的制程通常可在完全點亮的OLED頂部覆蓋貼紙或網版印刷遮罩,從而為OLED實現十分精細的固定水紋,同時降低OLED的功耗。“這是因為暗淡的畫素功耗低,而以電子束處理時的阻抗提高了,”Bodenstein解釋。
因此,電子束曝光的時間越長,出現在特定位置的OLED就越暗淡。研究人員利用電子束在不到100秒的時間內,成功地為德國德勒斯登森柏(Dresden Semperoper)歌劇院制作出12,700 dpi解析度、2um畫素間距的影像。
以電子束制作的Dresden Semperoper歌劇院灰階OLED圖 (制圖:A. Rudzinski, Raith GmbH、Fraunhofer FEP / 攝影:Jurgen Losel)
這種精致的解析度和永恒的紋路可望實現更多新應用,例如用于確保品牌標識、寫入不可變更的安全訊息,或甚至打造無法偽造的物品等。
研究人員指出,該制程適用于任何OLED,而且無論采用哪一種基板、顏色或封裝特性均可。研究人員還打算將這種技術應用在單色分層上,從而打造出全彩的圖案。德國Fraunhofer Gesellschaft應用研究促進協會為這項技術提供資金贊助。
